鋼制書架擁有非常承重能力比起其他材質(zhì)的書架，不過鋼也有好壞之分，在鋼板標(biāo)準(zhǔn)之中，電解鋼板參考標(biāo)準(zhǔn)GB710，熱軋鋼板參考標(biāo)準(zhǔn)GB711。海發(fā)在鋼制家具行業(yè)是一家非常資深的辦公家具廠家，所有產(chǎn)品的使用的板材均為冷軋鋼板，生產(chǎn)過程中嚴(yán)格按照標(biāo)準(zhǔn)作業(yè)，除了材質(zhì)的標(biāo)準(zhǔn)，鋼制書架的生產(chǎn)與工藝都有一定的標(biāo)準(zhǔn)和要求。

1、書架的架體標(biāo)準(zhǔn)

海發(fā)書架依照GB/T13667.3-2003書架國家標(biāo)準(zhǔn)，其活動架架體的常規(guī)規(guī)格為層高6層，節(jié)距長度900-1000mm，深度400-600mm，高度為1900-2500mm，也可根據(jù)用戶需要另行設(shè)計(jì)，定制書架。

2、書架前期處理工藝

書架采用乳化劑和堿性助洗脫脂劑脫脂、磷酸除銹、鋅系薄膜磷化、鈍化，工藝過程為：55°C-65°C磷化——冷水清洗——除銹——冷水清洗——中和——表調(diào)35°C-45°C——磷化——冷水清洗55°C-65°C熱鈍化——烘干。

3、書架表面處理工藝

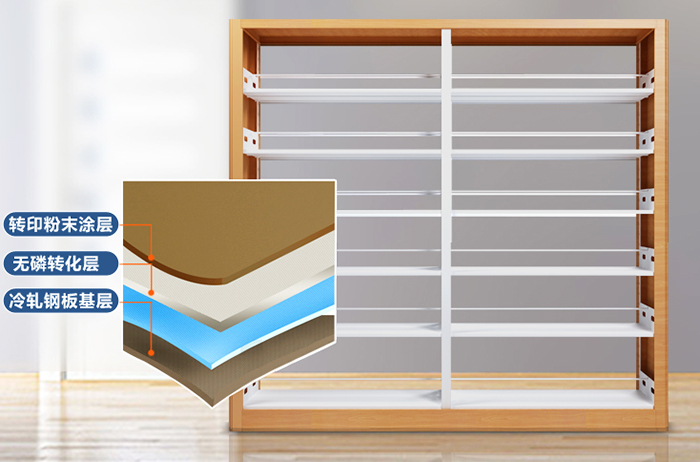

海發(fā)鋼制家具所有工部件的表面處理必須是熱固性粉末噴涂，然后200°C高溫固化為成品。熱固性粉末由國內(nèi)知名品牌商提供。噴塑要求：厚度0.2 ~0.25mm，沖擊強(qiáng)度≥4N/m，附著力一級。

4、鋼制書架的制造要求

(1) 凡需焊接的部位應(yīng)焊接牢固，焊點(diǎn)均勻，焊痕高度不大于1mm，焊點(diǎn)間距應(yīng)控制在100mm以內(nèi)。焊痕表面波紋平整，不得出現(xiàn)焊焦、焊穿現(xiàn)象。

(2) 沖壓件必須平整無毛剌，不允許有裂痕，沖壓尺寸的誤差應(yīng)控制在±2.0mm之內(nèi)。

(3) 折彎必須到位，以確保工件折彎所需角度，其鄰邊垂直度、平行度應(yīng)控制在≤1.5mm內(nèi)。

(4) 涂層表面應(yīng)平整光滑，色澤均勻一致，不允許有流掛、起粒、皺皮、露底、剝落、傷痕等外觀缺陷。

5、書架載重性能要求

(1) 擱板載重：單面擱板上均布載重40kg，雙面為80kg，最大撓度為3mm，24h卸載后，不得裂紋，永不變形。

(2) 全負(fù)載重：每標(biāo)準(zhǔn)節(jié)（六層單面擱板）在全負(fù)載（每塊單面擱板均布載重40kg）的情況下，架體、立柱不應(yīng)有明顯變形，架體不應(yīng)產(chǎn)生傾倒現(xiàn)象。

(3) 載重穩(wěn)定性：在受全部載荷二十分之一外力（沿X、Y軸兩個方向的水平外力）的作用反復(fù)100次后，取消外力，架體所產(chǎn)生的傾斜不得大于總高的百分之一。支架立柱不得有明顯變形。
